Schémas

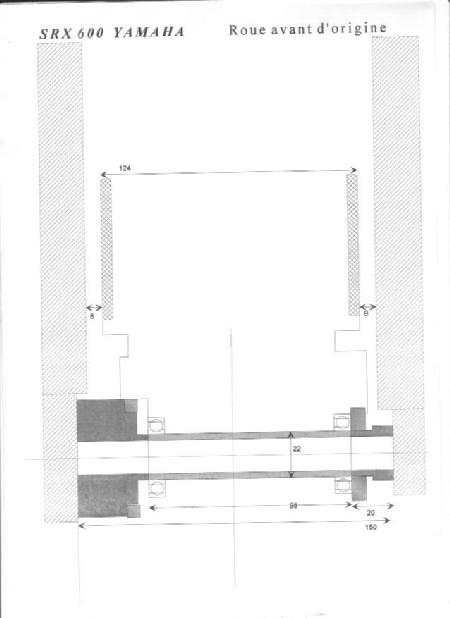

Roue avant de SRX
	Cotes de la roue avant de la SRX. Le schéma au format PDF. Taille : 130 ko - Dernières modifications : 5/07/2005

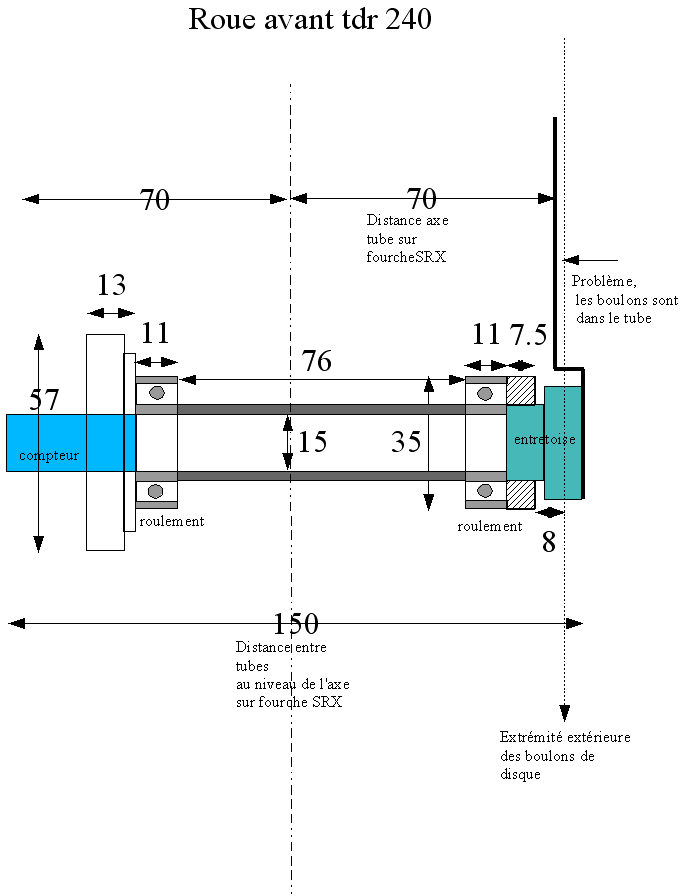

Roue avant de TDR
	Cotes de la roue avant de la TDR. Le schéma au format PDF. Taille : 35 ko - Dernières modifications : 5/07/2005

Roue arrière de la SRX
	Document

Roue arrière de la TDR
	Document

Microfiche TDR
	La roue avant. Taille : 81 ko - Dernières modifications : 8/07/2005 La roue arrière. Taille : 122 ko - Dernières modifications : 8/07/2005

Microfiche SRX

La roue avant. Taille : 84 ko - Dernières modifications : 18/01/2000 Fig 26 Front Wheel No   Part Number     Description             Qty       Remarks 1   1JK-25168-00-MA   CAST WHEEL, front 1   titanic grey metallic 2   90560-15116         SPACER 1   3   146-25115-00        FLANGE, spacer 1 1   4   93306-30203         BEARING (B6302 2RS) 2   5   93102-22014         OIL SEAL 1   6   341-25149-00        CLUTCH, meter 1   7   341-25846-00        RETAINER, clutch 1   8   93105-45017         OIL SEAL 1   9   TIRE (100/80-18.53S ME33 LASER)1   LM metzeter 10   93900-00022       VALVE, rim 1   taiheiyo 11   29L-25398-00       BALANCER, wheel (10G) 1   UR       29L-25398-10       BALANCER, wheel (20G) 1   UR       29L-25398-20       BALANCER, wheel (30G) 1   UR 12   4X8-25190-00      GEAR UNIT ASSY 1   13   33M-25181-00      AXLE, wheel 1   14   90387-15550       COLLAR 1   La roue arrière. Taille : 153 ko - Dernières modifications : 18/01/2000 Fig 28 Rear Wheel No  Part Number       Description             Qty       Remarks 1   1JK-25338-00-MA   CAST WHEEL, rear 1   titanic grey metallic 2   93306-30306         BEARING (B6303 2RS) 1   3   93306-20310         BEARING (B6203DU 2RS) 1   4   93102-25044         OIL SEAL 1   5   90560-17264         SPACER 1   6   33M-25315-00        FLANGE, spacer 1   7   29L-25364-00         DAMPER 3   8   TIRE (120/80-18.62S PERF ME99A)1   LM metzeler 9   93900-00022          VALVE, rim 1   taiheiyo 10   29L-25398-00        BALANCER, wheel (10G) 1   UR       29L-25398-10        BALANCER, wheel (20G) 1   UR       29L-25398-20        BALANCER, wheel (30G) 1   UR 11   1JK-25366-00       CLUTCH, hub 1   12   93306-30416        BEARING (B6304 2RS) 1   13   93102-32298        OIL SEAL 1   14   90387-172J8         COLLAR 1   15   1JK-25437-20-33   SPROCKET, driven (37T) 1   Yamaha black 16   90110-08057         BOLT, hexagon socket head 6   17   95601-08200          NUT, self-locking 6   18   1JK-25388-00         PULLER, chain 1 2   19   51L-22174-00         END 1 2   20   92901-08600         WASHER, plate 2   21   95301-08600          NUT 4   22   1JL-25371-00          BAR, tension 1   23   90105-08321           BOLT, washer based 2   24   91401-20015           PIN, cotter 2   25   95701-08500           NUT, flange 2   26   46X-25381-02         AXLE, wheel 1   27   90387-173L5          COLLAR 1   28   90387-173L6          COLLAR 1   29   90170-16342          NUT 1   30   90170-16278          NUT 1   31   1JK-2533A-00         PLATE, indicator 1   32   1JK-2533E-00         PLATE, indicator 2 1   33   94580-51104          CHAIN (520V-SR-104L) 1   34   90209-16138          WASHER 1
